Радиальный вентилятор низкого давления ВР-86-77-4,0-0,75/1500 об.мин.

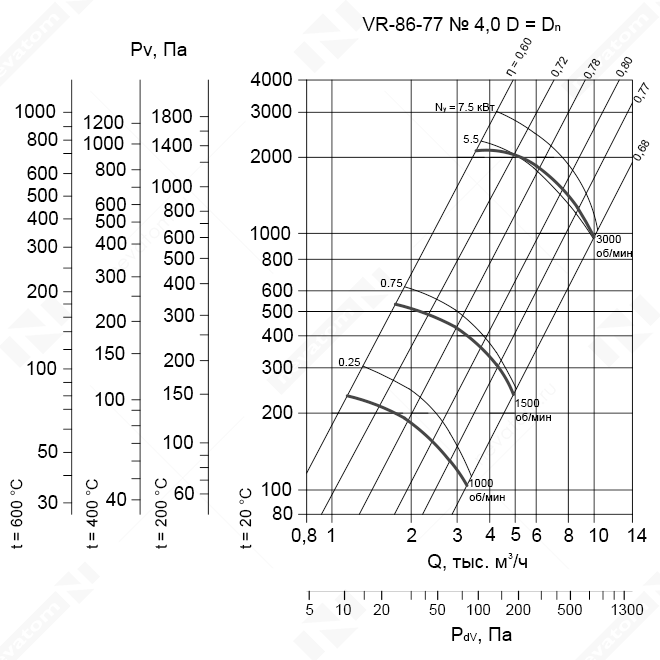

График рабочих характеристик

Конструктивные характеристики

Исполнение

общего назначения

Типоразмер

4

Направление лопаток

назад загнутые

Количество лопаток

12 шт.

Направление вращения рабочего колеса

вправо

Угол поворота спирального корпуса

0°

Производительность

от 1 750 до 5 000 м³/ч

Давление

от 245 до 550 Па

Диаметр рабочего колеса (номинальный)

400 мм

Диаметр рабочего колеса по отношению к номинальному

Д=Дн

Материал рабочего колеса

окрашенная углеродистая сталь

Материал корпуса

оцинкованная сталь

Материал рамы

оцинкованная сталь

Форма соединения

круглое, прямоугольное

Тип соединения

круглый фланец, интегрированный фланец

Ширина прямоугольного фланца

20 мм

Положение монтажа

горизонтальное

Характеристики двигателя

Тип двигателя

асинхронный (ГОСТ 31606-2012)

Тип электрической сети

переменный ток

Фазность и напряжение

3x400

Частота тока (номинальная)

50 Гц

Класс защиты IP

IP54

Типоразмер

71В4

Ток

2.08 А

Количество полюсов электромотора

4 шт.

Частота вращения (номинальная)

1 500 об/мин

Мощность потребляемая (номинальная)

0.75 кВт

Климатические характеристики

Климатическое исполнение по ГОСТ 15150

У

Категория размещения по ГОСТ 15150

2

Температура перемещаемой среды

от -45 до 80 °С

Температура внешней среды

от -45 до 40 °С

Коррозионная агрессивность перемещаемой среды

неагрессивная

Габаритные характеристики

A

280 мм

A1

260 мм

A вент

729 мм

B

280 мм

B1

217 мм

B вент min (B вент max)

640(736) мм

C

290 мм

C1

480 мм

D

400 мм

D1

425 мм

H

798 мм

H1

526 мм

L

357 мм

L1

580 мм

Шумовые характеристики

Схема электрического подключения
