Радиальный вентилятор низкого давления ВР-86-77-2,5-0,75/3000 об.мин.

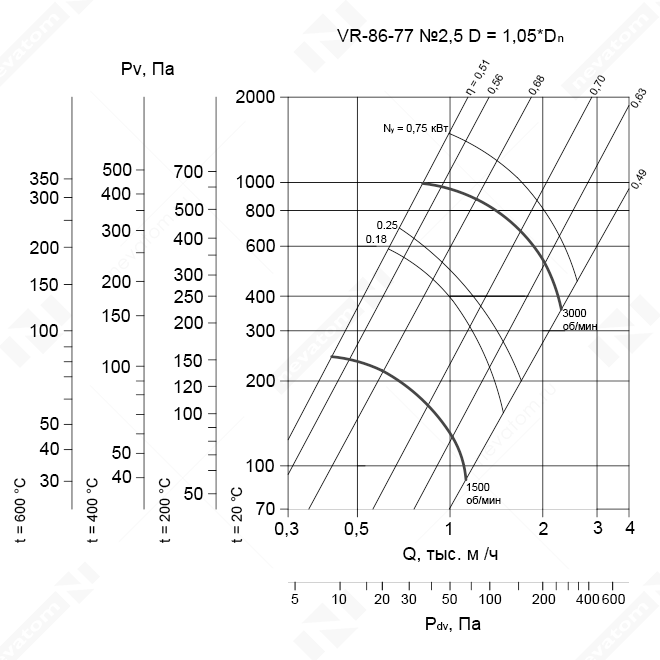

График рабочих характеристик

Конструктивные характеристики

Исполнение

общего назначения

Типоразмер

2.5

Направление лопаток

назад загнутые

Количество лопаток

12 шт.

Направление вращения рабочего колеса

вправо

Угол поворота спирального корпуса

0°

Производительность

от 800 до 2 300 м³/ч

Давление

от 370 до 1 000 Па

Диаметр рабочего колеса (номинальный)

250 мм

Диаметр рабочего колеса по отношению к номинальному

Д=1,05Дн

Материал рабочего колеса

окрашенная углеродистая сталь

Материал корпуса

оцинкованная сталь

Материал рамы

оцинкованная сталь

Форма соединения

круглое, прямоугольное

Тип соединения

круглый фланец, интегрированный фланец

Ширина прямоугольного фланца

20 мм

Положение монтажа

горизонтальное

Характеристики двигателя

Тип двигателя

асинхронный (ГОСТ 31606-2012)

Тип электрической сети

переменный ток

Фазность и напряжение

3x400

Частота тока (номинальная)

50 Гц

Класс защиты IP

IP54

Типоразмер

71A2

Ток

1.79 А

Количество полюсов электромотора

2 шт.

Частота вращения (номинальная)

3 000 об/мин

Мощность потребляемая (номинальная)

0.75 кВт

Климатические характеристики

Климатическое исполнение по ГОСТ 15150

У

Категория размещения по ГОСТ 15150

2

Температура перемещаемой среды

от -45 до 80 °С

Температура внешней среды

от -45 до 40 °С

Коррозионная агрессивность перемещаемой среды

неагрессивная

Габаритные характеристики

A

175 мм

A1

162 мм

A вент

458 мм

B

175 мм

B1

165 мм

B вент min (B вент max)

467(517) мм

C

220 мм

C1

365 мм

D

250 мм

D1

280 мм

H

502 мм

H1

320 мм

L

287 мм

L1

410 мм

Шумовые характеристики

Схема электрического подключения
