Радиальный вентилятор среднего давления ВР-280-46-2,5-0,75/1500 об.мин.

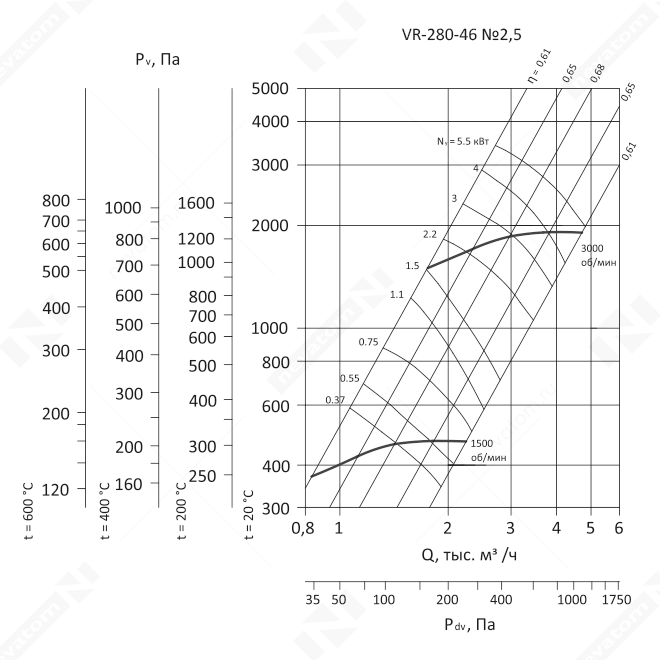

График рабочих характеристик

Конструктивные характеристики

Исполнение

коррозионностойкое, взрывозащищенное

Типоразмер

2.5

Направление лопаток

вперед загнутые

Количество лопаток

32 шт.

Направление вращения рабочего колеса

вправо

Угол поворота спирального корпуса

0°

Производительность

от 840 до 0

Давление

от 0 до 0

Диаметр рабочего колеса (номинальный)

250 мм

Диаметр рабочего колеса по отношению к номинальному

Д=Дн

Материал рабочего колеса

нержавеющая сталь

Материал корпуса

нержавеющая сталь

Материал рамы

оцинкованная сталь

Форма соединения

круглое, прямоугольное

Тип соединения

круглый фланец, интегрированный фланец

Ширина прямоугольного фланца

20 мм

Положение монтажа

горизонтальное

Характеристики двигателя

Тип двигателя

асинхронный (ГОСТ 31606-2012)

Тип электрической сети

переменный ток

Фазность и напряжение

3x400

Частота тока (номинальная)

50 Гц

Класс защиты IP

IP54

Типоразмер

71В4

Ток

2.1 А

Количество полюсов электромотора

4 шт.

Частота вращения (номинальная)

1 500 об/мин

Мощность потребляемая (номинальная)

0.75 кВт

Климатические характеристики

Климатическое исполнение по ГОСТ 15150

У

Категория размещения по ГОСТ 15150

2

Температура перемещаемой среды

от -45 до 80 °С

Температура внешней среды

от -45 до 40 °С

Коррозионная агрессивность перемещаемой среды

неагрессивная

Габаритные характеристики

A

175 мм

B

175 мм

C

264 мм

D

250 мм

D1

280 мм

H

488 мм

L

310 мм

L1

468 мм

А1

162 мм

А вент

457 мм

В1

165 мм

В вент min (В вент max)

529 (584.5) мм

Н1

306 мм

С1

363 мм

Шумовые характеристики

Схема электрического подключения
