Радиальный вентилятор среднего давления ВР-280-46-4,0-2,2/1000 об.мин.

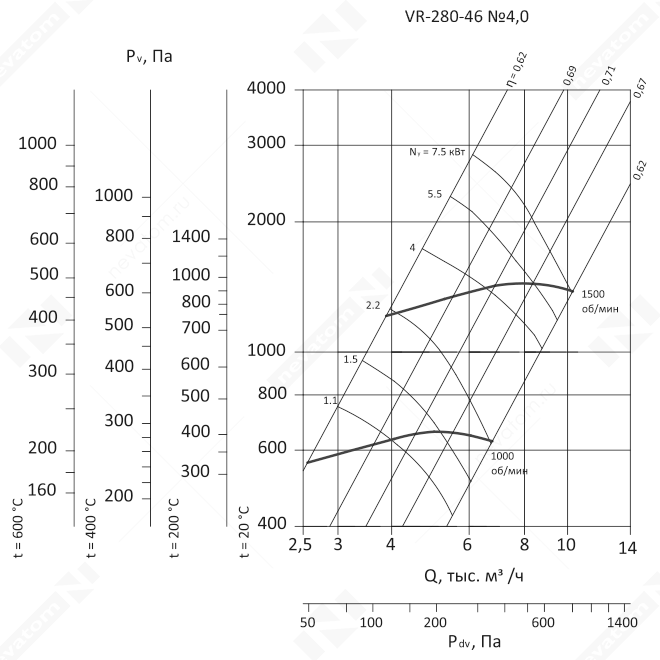

График рабочих характеристик

Конструктивные характеристики

Исполнение

общего назначения

Типоразмер

4

Направление лопаток

вперед загнутые

Количество лопаток

32 шт.

Направление вращения рабочего колеса

вправо

Угол поворота спирального корпуса

0°

Производительность

от 2 625 до 7 000 м³/ч

Давление

от 560 до 695 Па

Диаметр рабочего колеса (номинальный)

400 мм

Диаметр рабочего колеса по отношению к номинальному

Д=Дн

Материал рабочего колеса

окрашенная углеродистая сталь

Материал корпуса

оцинкованная сталь

Материал рамы

оцинкованная сталь

Форма соединения

круглое, прямоугольное

Тип соединения

круглый фланец, интегрированный фланец

Ширина прямоугольного фланца

20 мм

Положение монтажа

горизонтальное

Характеристики двигателя

Тип двигателя

асинхронный (ГОСТ 31606-2012)

Тип электрической сети

переменный ток

Фазность и напряжение

3x400

Частота тока (номинальная)

50 Гц

Класс защиты IP

IP54

Типоразмер

100L6

Ток

5.6 А

Количество полюсов электромотора

6 шт.

Частота вращения (номинальная)

1 000 об/мин

Мощность потребляемая (номинальная)

2.2 кВт

Климатические характеристики

Климатическое исполнение по ГОСТ 15150

У

Категория размещения по ГОСТ 15150

2

Температура перемещаемой среды

от -45 до 80 °С

Температура внешней среды

от -45 до 40 °С

Коррозионная агрессивность перемещаемой среды

неагрессивная

Габаритные характеристики

A

280 мм

B

280 мм

C

366 мм

D

400 мм

D1

425 мм

H

815 мм

L

434 мм

L1

616 мм

А1

260 мм

А вент

720 мм

В1

217 мм

В вент min (В вент max)

687 (770) мм

Н1

542.5 мм

С1

540 мм

Шумовые характеристики

Схема электрического подключения
