Канальный вентилятор д.250 (Неватом)

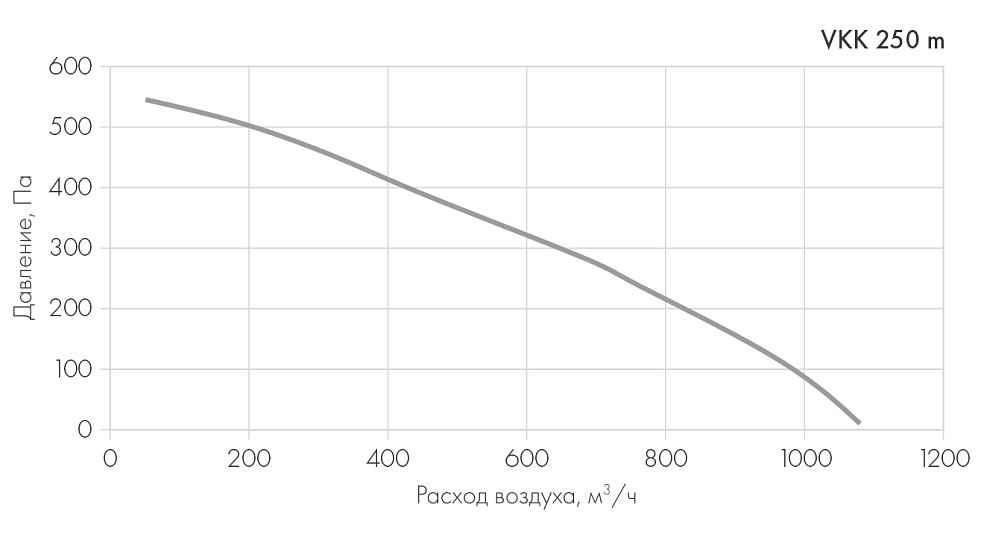

График рабочих характеристик

Конструктивные характеристики

Исполнение

общего назначения

Тип

стандарт

Типоразмер

250

Направление лопаток

назад загнутые

Производительность

от 50 до 180 м³/ч

Давление

от 5 до 550 Па

Материал рабочего колеса

оцинкованная сталь

Материал корпуса

оцинкованная сталь

Форма соединения

круглое

Тип соединения

ниппельное

Положение монтажа

любое

Характеристики двигателя

Тип двигателя

асинхронный (ГОСТ 31606-2012)

Тип электрической сети

переменный ток

Фазность и напряжение

1x220

Частота тока (номинальная)

50 Гц

Класс защиты IP

IP54

Встроенная термозащита

есть

Ток

0.9 А

Частота вращения (номинальная)

2 500 об/мин

Мощность потребляемая (номинальная)

0.2 кВт

Климатические характеристики

Климатическое исполнение по ГОСТ 15150

У

Категория размещения по ГОСТ 15150

2

Температура перемещаемой среды

от -30 до 40 °С

Температура внешней среды

от -30 до 40 °С

Коррозионная агрессивность перемещаемой среды

неагрессивная

Коррозионная агрессивность внешней среды

неагрессивная

Габаритные характеристики

A

365 мм

B

170 мм

d

248 мм

D

332 мм

h

26 мм

H

53 мм

L

210 мм

Шумовые характеристики

Давление при измерениях 380 Па

Схема электрического подключения
